Description

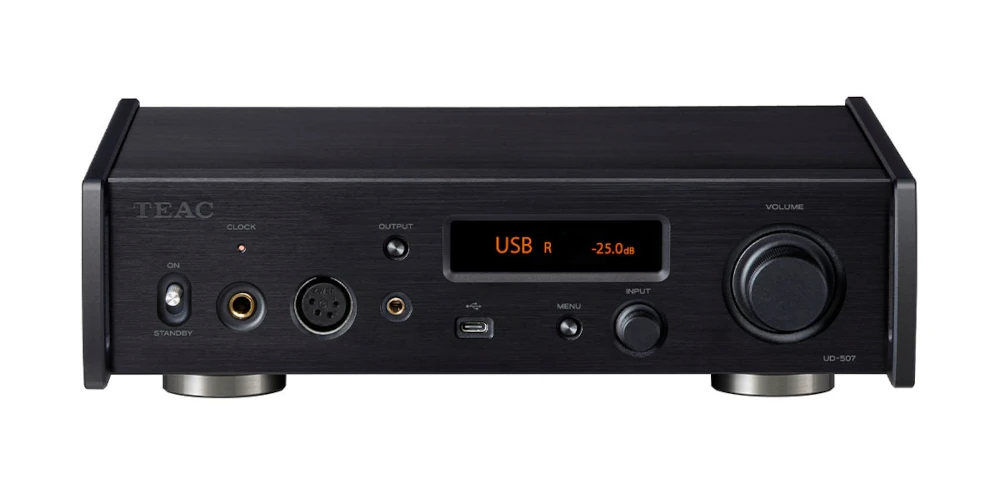

Ampli casques / DAC / pré-ampli
DAC discret propriétaire : “TEAC Reference Discrete DAC 5″ (TRDD 5) ; tous les signaux numériques entrants dans le UD-507 sont traités à 64 bits/512Fs par le modulateur delta-sigma dans le FPGA (Field Programmable Gate Array, circuit intégré en charge des traitements), qui incorpore un algorithme propriétaire. Ils sont convertis en signaux analogiques par 16 éléments par canal (un élément est une paire de circuits logiques et un filtre passe-bas avec des résistances haute précision). Le signal DSD est traité directement, tandis que le signal PCM est converti en un signal 1-bit par un modulateur delta-sigma avant d’être sorti en tant que signal analogique de haute qualité. La lecture DSD 22,5 MHz et PCM 384 kHz/32 bits est possible. Deux méthodes de fonctionnement peuvent être sélectionnées selon votre préférence : la méthode delta-sigma multilevel (multi-bit) ou la méthode delta-sigma 1-bit.
Sorties casque : Jack 6,35 mm stéréo standard × 1 / XLR 4 broches × 1 / Jack 4,4 mm stéréo 5 points × 1 / Sortie efficace maximale : Asymétrique 900 mW + 900 mW (sous 32 Ω) / Symétrique 1200 mW + 1200 mW (sous 100 Ω) / Impédance de charge applicable : 16–600 Ω
Sorties analogiques : Prises XLR × 1 paire (L/R) / Prises RCA × 1 paire (L/R) – Impédance de sortie : XLR : 40 Ω / RCA : 20 Ω / Tension maximale de sortie : (1 kHz/pleine échelle, sous 10 kΩ) – RCA/XLR 0dB 2,0 Vrms – XLR +6dB 4,0 Vrms / Plage de fréquences : 5 Hz – 70 kHz (+1 dB/−6 dB) / Rapport signal/bruit : 105 dB ou plus (pondération A, 1 kHz)
Entrées audio analogiques : Prises XLR × 1 paire (L/R) / Prises RCA × 1 paire (L/R) / Impédance d’entrée : XLR – 50 kΩ / RCA – 24 kΩ / Tension maximale du signal d’entrée : XLR – 5 Vrms / RCA – 2,5 Vrms
Entrées audio numériques :
USB – Port USB Type B x1 (USB 2 .0) / Port USB Type C x1 (USB 2 .0) – Formats de signal d’entrée : PCM linéaire (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz – 16 bits, 24 bit, 32 bits) / DSD (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz)
Numérique COAXIAL x1 – Niveau d’entrée 0,5 Vc-c – Impédance d’entrée 75 Ω – Formats de signal d’entrée : PCM linéaire (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz – 16 bit, 24 bits) / DSD (2,8 MHz – pris en charge par transmission DoP 176,4 kHz/24 bit)
Numérique OPTICAL x1 – Niveau d’entrée −24,0 dBm à −14,5 dBm en crête – Formats de signal d’entrée : PCM linéaire (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz – 16 bit, 24 bits) / DSD (2,8 MHz – pris en charge par transmission DoP 176,4 kHz/24 bit)
